Der Schlüssel zur Auswahl von Präzisionskeramik liegt nicht darin, „härter“, sondern „geeigneter“ zu sein.

Nach allgemeiner Meinung läuft die Bewertung der Leistung von Hochleistungskeramik oft auf ein einziges Wort hinaus: „hart“. Daraus ergibt sich eine scheinbar logische Erkenntnis: Je höher die Härte des Materials, desto verschleißfester und langlebiger werden die resultierenden Präzisionskeramikbauteile.

In praktischen industriellen Ingenieuranwendungen führt diese eindimensionale Auswahllogik jedoch häufig zu schwerwiegenden katastrophalen Ausfällen. Viele Unternehmen streben beim Kauf oder Entwurf von strukturellen Keramikkomponenten ausschließlich nach „hohen Härte“-Parametern. Folglich kommt es während des tatsächlichen Betriebs zu Absplitterungen, vorzeitigen Rissen oder plötzlichen Brüchen dieser Teile, was zu einer Lebensdauer führt, die weit unter den Erwartungen liegt.

Dabei geht es nicht darum, dass das Keramikmaterial selbst minderwertig ist, sondern vielmehr darum, dass die traditionelle Auswahllogik die mehrdimensionale Komplexität der tatsächlichen Arbeitsbedingungen völlig außer Acht lässt. Der Schlüssel zur Auswahl von Präzisionskeramik lag nie in der Suche nach dem ultimativen „härteren“ Material, sondern in der Identifizierung des „am besten geeigneten“ mechanischen Profils.

1. Warum führt ein „härteorientierter“ Ansatz zu technischen Fehlern?

Aus materialphysikalischer Sicht bezieht sich Härte im Wesentlichen auf die Fähigkeit eines Materials, lokaler plastischer Verformung, Kratzern und Einkerbungen zu widerstehen. In relativ idealen Laborumgebungen wie reinen Reibungs- oder Reibverschleißtests ist die Härte tatsächlich der zentrale Indikator für die Verschleißfestigkeit.

Dennoch sind die realen industriellen Betriebsbedingungen weitaus komplexer als kontrollierte Laborumgebungen. Wenn Präzisionskeramikkomponenten (z. B. Keramikventilkerne, Spezialbuchsen oder Halbleiter-Roboterarme) bei hohen Geschwindigkeiten oder innerhalb komplizierter Fluiddynamik arbeiten, sind sie gleichzeitig einer Kombination schwerer Belastungen ausgesetzt:

• Mechanische Stöße und hochfrequente Vibrationen: Transiente Belastungen können leicht zu Spannungskonzentrationen im Material führen.
• Starke Temperaturschwankungen: Häufige thermische Zyklen erzeugen im Inneren eine enorme unmittelbare thermische Belastung.
• Korrosion chemischer Medien: Starke Säuren, Laugen oder komplexe chemische Umgebungen gefährden und schwächen die Korngrenzen.

Unter diesen komplexen kombinierten Bedingungen kann ein Keramikmaterial, wenn es nur über eine extreme Härte verfügt, aber nicht über ausreichende Energieabsorptions- und Pufferfähigkeiten verfügt, beim Aufprall keine Energie durch plastische Verformung zerstreuen. Dadurch breiten sich Mikrorisse mit extremer Geschwindigkeit im Inneren aus.

Eine höhere Härte geht fast immer mit einer erhöhten Sprödigkeit einher, wodurch das Material sehr anfällig für katastrophale Sprödbrüche ist. Dies ist die Hauptursache dafür, dass bestimmte Keramiken mit hoher Härte verschleißfest erscheinen, sich in der Praxis jedoch als völlig unbeständig erweisen.

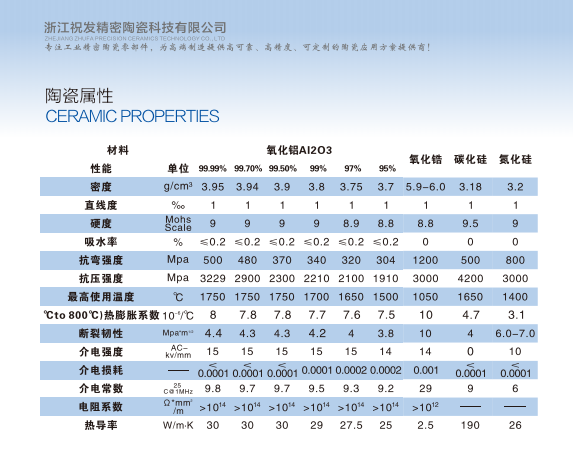

2. Die vierdimensionale mechanische Matrix bestimmt die Lebensdauer von Keramik

Die Bewertung der langfristigen Lebensdauer von Präzisionskeramikkomponenten muss auf einer umfassenden Bewertung der folgenden vier zentralen mechanischen Parameter beruhen und nicht auf einer einzigen Metrik:

• Vickers-Härte (HV): Legt die Grundlage für die Verschleiß- und Kratzfestigkeit des Materials fest.
• Bruchzähigkeit (K_IC): Misst die Fähigkeit des Materials, einer instabilen Rissausbreitung unter plötzlichen Stößen, Vibrationen oder Spannungskonzentrationen zu widerstehen. Dies ist der kritische Schwellenwert, der bestimmt, ob eine Komponente einen plötzlichen strukturellen „plötzlichen Tod“ erleidet.
• Wärmeausdehnungskoeffizient (CTE) und Temperaturwechselbeständigkeit: Bestimmt, ob die Keramik aufgrund der thermischen Fehlanpassung während des Temperaturwechsels oder beim Zusammenbau mit metallischen Komponenten tödliche innere Restspannungen erzeugt.
• Chemische Stabilität: Beeinflusst direkt die langfristige chemische Zuverlässigkeit und Oberflächenintegrität von Keramikteilen, die in Hochtemperatur-, stark korrosiven oder stark oxidierenden Medien betrieben werden.

Kurz gesagt: Die Härte bestimmt die „Verschleißfestigkeit“, die Zähigkeit die „Bruchlebensdauer“ und thermische und chemische Eigenschaften die „ultimative Lebensdauer“.

3. Warum „ausgewogene Leistung“ in der Technik „extreme Spezifikationen“ überwiegt

In der fortgeschrittenen Materialwissenschaft kann praktisch kein einzelnes Material in jeder Leistungskategorie die absolute Dominanz für sich beanspruchen. Die technische Praxis zeigt immer wieder, dass das Ausreizen eines einzelnen Attributs an seine absolute Grenze unweigerlich schwere Kompromisse an anderen kritischen Fronten erfordert.

Beispielsweise verringert eine extreme Maximierung der Härte die Bruchzähigkeit drastisch und macht das Bauteil sehr brüchig. Umgekehrt gehen technische Versuche zur Maximierung der Zähigkeit (z. B. durch spezifische Phasenumwandlungsverstärkung oder Kornvergröberung) oft zu Lasten der Grundhärte und der Verschleißfestigkeit. Darüber hinaus leiden kundenspezifische Materialien an diesen extremen Leistungsgrenzen unter exponentiell höheren Rohstoffkosten und immensen Schwierigkeiten beim anschließenden Präzisionsschleifen und Bearbeiten von Diamanten, was dazu führt, dass die gesamten Herstellungskosten außer Kontrolle geraten.

Folglich muss eine ausgereifte und wissenschaftliche Auswahlstrategie für Präzisionskeramiken auf einem detaillierten Verständnis der Betriebsumgebung basieren – auf der Suche nach dem optimalen Gleichgewicht zwischen Härte, Zähigkeit, thermischer Dynamik, Kosten und Bearbeitbarkeit, anstatt blind den höchsten Rohparameter auszuwählen.

4. Der wesentliche Unterschied: Geheimnisse verarbeiten, die über die chemische Zusammensetzung hinausgehen

Eine häufige Falle bei der Beschaffung besteht darin, anzunehmen, dass alle Keramiken mit demselben Namen – etwa „Aluminiumoxid (Al2O3)“ oder „Zirkonoxid (ZrO2)“ – identische Leistungsprofile aufweisen. Tatsächlich können Variationen in den Herstellungsprozessen selbst bei identischen chemischen Zusammensetzungen zu sehr unterschiedlichen Mikrostrukturen und makroskopischen mechanischen Verhaltensweisen führen.

Faktoren wie Schüttdichte, Korngrößenverteilung, Korngrenzenphasen und die verwendete Sintertechnologie – sei es druckloses Sintern, Heißpressen oder Heißisostatisches Pressen (HIP) – bestimmen direkt das Vorhandensein interner Mikroporen oder Mikrorisse, die die strukturelle Integrität bestimmen.

5. Rückkehr zu den Grundlagen: Feinabstimmung der Anpassung basierend auf der tatsächlichen Arbeitslast

Die zuverlässigste Methode zur Minderung technischer Fehler und zur Erschließung des maximalen Werts von Präzisionskeramik besteht darin, sich von der Parameterverehrung zu lösen und zu einer tiefgreifenden Analyse der Anwendungsumgebung zurückzukehren:

1. Umgebungen mit hohem Verschleiß und geringen Auswirkungen: Bei der Auswahl sollte hochreines Aluminiumoxid oder Siliziumkarbid Vorrang haben und deren hervorragende Vickers-Härte zum Schutz der Verschleißgrundlinie genutzt werden.
2. Hohe mechanische Einwirkung oder starke Vibrationen: Der Widerstand gegen Rissausbreitung (Anti-Sprödbruch) wird zum vorrangigen Ziel. Zirkonoxid oder Siliziumnitrid mit überlegener Bruchzähigkeit sind die ideale Wahl.
3. Starke momentane Temperaturschwankungen: Um eine optimale thermische Anpassung zu erreichen, müssen Materialien mit niedrigem Wärmeausdehnungskoeffizienten und hoher Wärmeleitfähigkeit (z. B. Siliziumnitrid oder Siliziumkarbid) Vorrang haben.

Fazit

Der industrielle Wert von Präzisionskeramik liegt niemals in einem einzigen „schönen“ Parameter, der in einer isolierten Laborumgebung erreicht wird. Es beruht ausschließlich auf der Leistungsstabilität und langfristigen Zuverlässigkeit während des Langzeitbetriebs in einer bestimmten Industriearchitektur.

Bei der Auswahl einwandfreier technischer Materialien geht es nie darum, die Härte blind zu stapeln; es geht um die wissenschaftliche Integration mehrdimensionaler Metriken. Denken Sie in der Welt der Hochleistungskeramik immer daran: Die Härte bestimmt die Verschleißfestigkeit, die Zähigkeit bestimmt das Überleben und das dynamische Gleichgewicht der Gesamtleistung bestimmt das Endergebnis.
