Wie kann die Oberflächenrauheit des Waferträgers durch den Keramikspiegelschleifprozess verbessert werden?

2026-07-25

In der Lieferkette der Halbleiterfertigung und Präzisionsverarbeitung ist der Waferträger die tragende Kernkomponente, und seine Oberflächenqualität bestimmt direkt die Bondgenauigkeit des Wafers, die Ebenheit der Vakuumadsorption und die Gesamtprozessausbeute. Für Einkaufsentscheider und Ingenieure im In- und Ausland, die für Halbleiterausrüstung, Fotolithographie oder Ätzmodule verantwortlich sind und auf der Suche nach der Fähigkeit sind, eine Oberflächengüte im Nanometerbereich stabil zu liefern (z. B Ra ≤ 0,02 μm ) Lieferanten sind der Schlüssel zur Gewährleistung einer Spitzenleistung der Ausrüstung.

Ob es sich um hochreines Aluminiumoxid, Siliziumkarbid oder Siliziumnitrid handelt, Hochleistungskeramik hat alles “ Hart, spröde und schwer zu verarbeiten ” typische Merkmale. Herkömmliches mechanisches Schleifen kann leicht zu Mikrorissen an der Oberfläche, Kantenabsplitterungen und Schäden unter der Oberfläche führen, die in Reinräumen häufig zu einer Quelle der Partikelverschmutzung werden. Um die strengen Standards der Halbleiterkunden für die Oberflächenintegrität zu erfüllen, sind führende Keramikhersteller auf dem Markt “ Schleifen duktiler Domänen (Kunststoff). ” und damit verbundene fortschrittliche Technologien.

1. Realisierung des duktilen Domänenschleifens und der Verbundhilfstechnologie

Um spiegelbildliche Effekte zu erzielen und gleichzeitig die strukturelle Festigkeit sicherzustellen, werden auf der Verarbeitungsseite hauptsächlich die folgenden zwei bahnbrechenden Technologien eingesetzt, die auch wichtige Indikatoren für die Beschaffung zur Bewertung der technologischen Reife von Lieferanten sind:

Basteln Sie eins ELID Online elektrolytisches Schärfschleifen: Verwenden Sie eine metallgebundene Diamantschleifscheibe (z. B. auf Gusseisen- oder Bronzebasis) und verwenden Sie ein spezielles Elektrolysegerät, um während des Schleifvorgangs eine mikroelektrolytische Echtzeitschärfung der Schleifscheibe durchzuführen. Durch die Elektrolyse wird die Oberflächenmetallbindung kontinuierlich aufgelöst, sodass die feinen Diamantschleifkörner scharf und freiliegend bleiben und Quetschungen und Brüche durch Passivierung der Schleifscheibe vermieden werden.
Bastel zwei Ultraschall-vibrationsunterstütztes Schleifen: Führen Sie hochfrequente mechanische Vibrationen mit Mikroamplitude auf die Schleifscheibe oder das Werkstücksystem ein, wodurch die Schleifpartikel periodische Vibrationen auf der Keramikoberfläche verursachen. “ Auswirkungen - Mikroschneiden ” Status. Dadurch werden die Schnittkraft und die unmittelbare Reibungswärme erheblich reduziert und makroskopische Abplatzungen und Kantenabplatzungen der Körner vollständig unterdrückt.

2. Sorgfältiges Sieben und Abrichten von Schleifscheiben und Schleifmitteln

Die Präzision des Schleifwerkzeugs bildet direkt die endgültige Mikromorphologie des Werkstücks ab und bestimmt sie:

Mikroschleifmittel und Präzisionsabrichten: Beim Feinschleifen wird eine Diamantschleifscheibe mit feinerer Körnung (z. B W5 至 W10 noch feiner körnig), und der Rundlauf der Schleifscheibe wird innerhalb kontrolliert 1 μm innerhalb, vermeiden Winzige Schläge hinterlassen spiralförmige Bearbeitungsspuren auf der Keramikoberfläche.
Verbundpolierverbindung mit mehreren Durchgängen: Das Spiegelschleifen erfordert normalerweise Mikrometer / Diamantschleifpaste im Nanomaßstab wird zum schrittweisen Polieren von Übergängen verwendet, um mikroskopische Risse vollständig zu beseitigen und die Integrationsanforderungen schadstofffreier Reinräume zu erfüllen.

Drei. Ultimative Kontrolle der Schleifbewegungsparameter und Werkzeugmaschinensysteme

Schnitttiefe im Mikrometerbereich und niedrige Vorschübe: Kontrollieren Sie die Tiefe eines einzelnen Schnitts streng auf den Submikrometerbereich ( 0,5 ~ 2 μm/Durchgang ), wodurch das Material eher einer mikroskopischen plastischen Rheologie als einem Zerfall unterliegt und gleichzeitig in Kombination mit niedrigen Vorschubgeschwindigkeiten Mikrovibrationsspuren vermieden werden, die durch plötzliche Schwankungen der Schnittkraft verursacht werden.
Ultrahochsteife Werkzeugmaschinen und umweltfreundliche Kühlung: Ultrapräzisions-Flächenschleifmaschinen, die Materialien mit hoher Dämpfung (z. B. Granit oder hochfestes Gusseisenbett) verwenden, können in Kombination mit einem Präzisionskühlmittel mit hohem Durchfluss und hohem Druck feine Schleifrückstände rechtzeitig wegspülen, um sekundäre Kratzer zu vermeiden, und stellen sicher, dass jede an den Käufer gelieferte Trägerplatte nahezu perfekte Sauberkeit und Glätte aufweist.

Vier. Typisches Produkt-Sharing

In fortschrittlichen Prozesshalbleitergeräten sind neben dem Waferträger auch viele Kernfunktionskomponenten stark auf die Spiegelschleiftechnologie angewiesen, um die Grenzen der physikalischen Leistungsfähigkeit zu durchbrechen. Im Folgenden finden Sie eine eingehende Analyse der technischen Eigenschaften, der Materialauswahl und der Schlüsselindikatoren der Spiegelverarbeitung von vier Arten von Strukturteilen aus High-Tech-Barrierekeramik:

1. Elektrostatischer Halbleiterhalter ( ESC ) Keramische dielektrische Schicht und Trägersubstrat

Mainstream-Materialien: 99,9 % Hochreines Aluminiumoxid oder gesintertes Siliziumkarbid.

Wichtige technische Indikatoren: Oberflächenrauheit Ra ≤ 0,015 μm , Ebenheit ≤ 3 μm (Vollformat), Parallelität < 5 μm 。

Technischer Wert und Notwendigkeit des Spiegelschleifens: Das elektrostatische Spannfutter muss beim Arbeiten die Coulomb- oder Johnson-Kraft nutzen. - Rabe ック( J-R )-Effekt adsorbiert Siliziumwafer stark. Bei mikroskopischer Rauheit oder Mikrorissen auf der tragenden Oberfläche kann es unter einer Hochspannung von mehreren tausend Volt leicht zu lokalen Mikroentladungen im Luftspalt kommen, wodurch die dielektrische Schicht zerstört und der Wafer beschädigt wird. Pass ELID Der Verbundprozess aus hochpräzisem Spiegelschleifen und chemischem Maschinenpolieren kann Schäden unter der Oberfläche vollständig beseitigen und die gleichmäßige Wärmeleitung auf der Rückseite sowie die Zuverlässigkeit der Hochspannungsisolierung gewährleisten.

[Kernstrukturdiagramm]

Ra ≤ 0,02 μm

2. Fokussierungsring für die Plasmaätzung der Reaktionskammer

Mainstream-Materialien: Hochreines einphasiges gesintertes Siliziumkarbid oder hochdichtes Quarzersatz-Siliziumnitrid 。

Wichtige technische Indikatoren: Ebenheit der Gelenkoberfläche ≤ 5 μm , Seitenwand- und Trittflächenfinish Ra ≤ 0,05 μm 。

Technischer Wert und Notwendigkeit des Spiegelschleifens: Der Fokusring umgibt den Siliziumwafer und ist direkt starkem Fluor ausgesetzt / mit chlorbasiertem Plasma bombardiert. Eine übermäßige mikroskopische Rauheit erhöht die Geschwindigkeit der plasmachemischen Erosion und erzeugt abgeblätterte Partikel, die den Wafer verunreinigen. Präzisionsschleifen kann den Bindungszustand der Korngrenzen optimieren, die mikroskopische Spannungskonzentration reduzieren und die Lebensdauer im Ätzhohlraum erheblich verlängern.

[Kernstrukturdiagramm]

Ra ≤ 0,02 μm

3. Keramisches Referenzlineal für Fotolithographiegeräte

Mainstream-Materialien: Kristallisierte Glaskeramik ohne Wärmeausdehnung 或 Heißgepresstes Siliziumkarbid mit hoher Steifigkeit.

Wichtige technische Indikatoren: linearer Ausdehnungskoeffizient < 1,0×10⁻⁶/K , Oberflächenrauheit Ra ≤ 0,01 μm , erreicht die lokale Ebenheit ein Submikrometerniveau.

Technischer Wert und Notwendigkeit des Spiegelschleifens: Als zentraler Maßstab für die optische Ausrichtung und Positionierung weisen diese Komponenten keine Toleranz gegenüber thermischer Verformung und geometrischen Fehlern auf. Ultraschallunterstütztes Schleifen und Schleifen auf Nanoebene gewährleisten die Schärfe und langfristige geometrische Stabilität der gravierten Linienreferenz, die direkt die Überlagerungsgenauigkeit der Lithographiemaschine bestimmt.

[Kernstrukturdiagramm]

Ra ≤ 0,02 μm

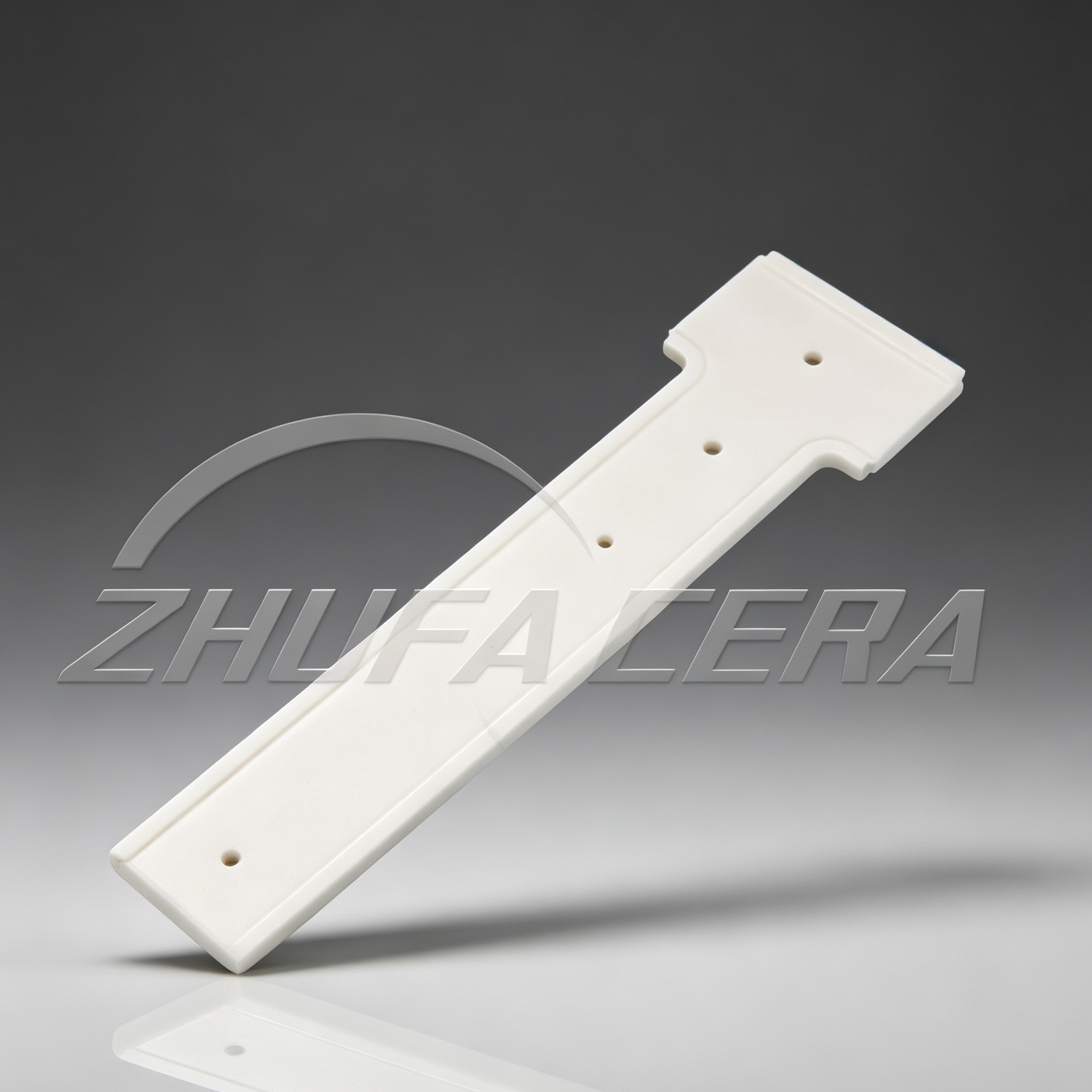

4. Hochpräzise luftgelagerte Halbleiter-Führungsschienen und Gleiter

Mainstream-Materialien: Hochdichte Aluminiumoxidkeramik ( Al₂O₃ ) oder reaktionsgesintertes Siliziumkarbid.

Wichtige technische Indikatoren: Geradheit der Führungsfläche ≤ 1 μm / 300 mm , Oberflächenrauheit Ra ≤ 0,02 μm , Härte HRA > 88 。

Technischer Wert und Notwendigkeit des Spiegelschleifens: Der Luftfilm im Mikrometerbereich wird zwischen der Luftlager-Führungsschiene und dem Luftlager verwendet, um eine reibungslose Aufhängungsbewegung zu erreichen. Wenn sich auf der Arbeitsfläche der Führungsschiene Messerspuren oder Wellen im Mikrometerbereich befinden, führt dies direkt zu Luftfilmturbulenzen, Vibrationen usw “ kriechen ” Phänomen. Die extrem hohe Oberflächendichte und der extrem niedrige Reibungskoeffizient, die das Spiegelschleifen mit sich bringt, sind die Voraussetzungen für die Realisierung einer schnellen und reibungslosen Bewegung von CNC-Positionierungsplattformen im Nanomaßstab.

[Kernstrukturdiagramm]

Ra ≤ 0,02 μm

5. Wie wählt man einen zuverlässigen Lieferanten von Präzisionskeramik aus?

Einkaufsentscheider sollten sich bei der Bewertung von Halbleiter-Strukturkeramiklieferanten neben der Überprüfung grundlegender Verarbeitungsangebote auch auf die Durchdringung der folgenden drei zentralen Lieferkettenindikatoren konzentrieren:

1. Prozesskreislauf und Kernausrüstung: Überprüfen Sie, ob der Lieferant dies getan hat ELID Online-Schleifmaschinen zum elektrolytischen Schärfen, Ultraschall-Hilfsbearbeitungszentren und ein kompletter Satz nanoskaliger Schleif- und Polierproduktionslinien können die Anhäufung von Toleranzen und Qualitätskontrollen vermeiden, die durch mehrere Outsourcing-Prozesse verursacht werden.

2. Erkennungs- und Rückverfolgbarkeitsfunktionen: Lieferanten sind verpflichtet, Weißlichtinterferometer, hochpräzise dreidimensionale Koordinatenmessgeräte und Helium-Massenspektrometrie-Leckerkennungsberichte bereitzustellen, um sicherzustellen, dass die in jeder Charge gelieferten Komponenten wie Trägerplatten und elektrostatische Spannfutter den Anforderungen entsprechen Ra ≤ 0,02 μm Und es gibt keine strengen Standards für Mikrorisse.

3. Unterstützung bei der technischen Anpassung und Fehleranalyse: Bewerten Sie, ob das technische Team bei der Materialqualitätsanpassung und dem strukturellen Optimierungsdesign basierend auf der vom Kunden bereitgestellten Arbeitsumgebung (z. B. spezifische Plasmakonzentration, Anforderungen an die Hochspannungsisolierung) behilflich sein kann.

Wenn Sie auf der Suche nach einem zuverlässigen Partner sind, der maßgeschneiderte, hochpräzise Halbleiter-Strukturkeramiken und Kernkomponenten wie Waferträger und elektrostatische Chucks liefert, kontaktieren Sie uns gerne für detaillierte Materialdatenblätter und maßgeschneiderte Lösungen.
