Warum Halbleiterkeramikkomponenten eine kostenintensive Reinigung nach der Bearbeitung erfordern

Selbst wenn Halbleiter-Präzisionskeramikkomponenten (wie Aluminiumoxid (Al₂O₃), Siliziumnitrid (Si₃N₄) und Siliziumkarbid (SiC)) nach der Präzisionsbearbeitung eine spiegelähnliche Oberfläche erreichen, können sie nicht direkt in Anlagen zur Herstellung von Kernwafern (z. B. Ätzmaschinen, CVD-Systeme) eingesetzt werden.

Stattdessen müssen sie einem unglaublich komplexen und kostspieligen Ultra-Clean-Reinigungsprozess unterzogen werden. Diese Anforderung wird nicht nur durch die „Null-Toleranz“-Politik der Halbleiterindustrie gegenüber Waferkontaminationen bestimmt, sondern auch durch die einzigartigen mikrostrukturellen Eigenschaften – nämlich die Sprödigkeit und die inhärente Porosität – von Hochleistungskeramik. Dieser Artikel bietet einen detaillierten Einblick in die Hauptursachen und technischen Hindernisse für die hohen Kosten der Reinigung von Halbleiterkeramik.

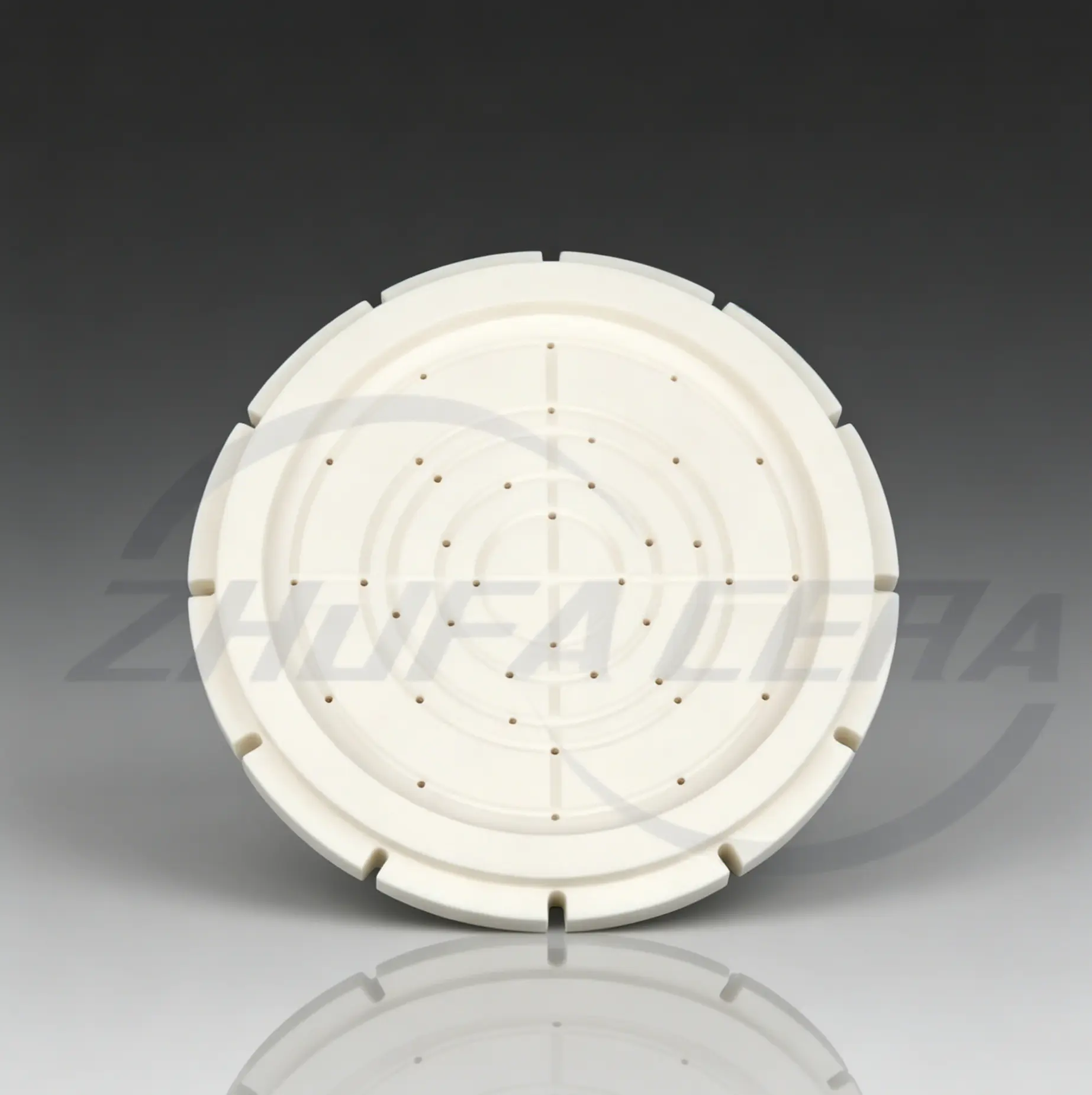

Repräsentative Halbleiterkeramikkomponenten

1. Die Gefahr „mikroskopischer Rückstände“

Bei der Herstellung fortgeschrittener Node-Wafer (z. B. 3 nm, 5 nm) kann selbst eine physikalische oder chemische Kontamination im Subnanometerbereich zu katastrophalen Ausbeuteverlusten führen. Standardbearbeitungsprozesse – wie Drehen, Fräsen, Schleifen und Polieren – hinterlassen drei Haupttypen kritischer Verunreinigungen auf der Keramikoberfläche:

• Übergangsmetallionen (die tödlichsten): Durch den Verschleiß von Hartmetall-Schneidwerkzeugen und den Kontakt mit Vorrichtungen werden Metallionen wie Kupfer (Cu), Eisen (Fe), Chrom (Cr) und Nickel (Ni) eingeführt. Wenn sich diese Ionen in der Vakuumkammer verflüchtigen und in das Siliziumsubstrat diffundieren, verschlechtern sie die elektrische Leistung der Halbleiterbauelemente und verursachen starke Leckströme oder einen dielektrischen Durchschlag.
• Rückstände chemischer und organischer Medien: Bearbeitungsflüssigkeiten, Polierpasten, Rostschutzöle und Kühlmittel hinterlassen komplexe makromolekulare organische Stoffe. Wenn diese organischen Stoffe der Hochvakuum- und Hochintensitätsplasmaumgebung einer Prozesskammer ausgesetzt werden, kommt es zu einer schnellen Ausgasung. Dies führt zu einer Destabilisierung des Kammervakuums und einer Kreuzkontamination der gesamten Wafer-Verarbeitungsumgebung.
• Partikel im Submikrometerbereich: Bei der Bearbeitung entstehen auf natürliche Weise feine Keramikrückstände und Mikropulver. Selbst ein 0,1 Mikrometer (µm) großer Partikel, der auf eine Waferoberfläche fällt, kann präzise fotolithografische Schaltkreise blockieren und tödliche optische Schatten oder elektrische Kurzschlüsse verursachen.

2. Materialeigenschaften: Porosität und spröde Mikrorisse

Im Gegensatz zu herkömmlichen Metallen verfügen Hochleistungskeramiken über intrinsische mikrostrukturelle Merkmale, die sie sehr anfällig für das Einfangen von Verunreinigungen machen.

Mikroporosität und Kapillarwirkung

Selbst beim Sintern mit hochdichtem isostatischem Pressen (CIP) oder Heißpressen (HP) bleiben entlang der Korngrenzen und Oberflächen der Keramik zwangsläufig Mikrohohlräume bestehen. Unter den hohen Drücken der mechanischen Bearbeitung werden Schneidflüssigkeiten und Öle durch starke Kapillarkräfte tief in diese Mikroporen gedrückt. Herkömmliche Oberflächenspülungen entfernen nur oberflächlichen Schmutz; Verunreinigungen, die tief in den Poren eingeschlossen sind, werden später bei Hochvakuum- und Hochtemperatur-Werkzeugoperationen kontinuierlich austreten.

Bearbeitungsspannung und Mikrorisse

Aufgrund der extremen Härte und Sprödigkeit von Industriekeramik ist die mechanische Materialentfernung (insbesondere Schleifen und Polieren) auf Mikrofrakturierung angewiesen. Dies hinterlässt ein Netzwerk von Mikrorissen im Submikronbereich. Diese Mikrorisse dienen als ideale Taschen zum Auffangen winziger Partikel. Darüber hinaus dehnen sich diese Risse während der schnellen Temperaturzyklen der Halbleiterverarbeitung aus und ziehen sich zusammen und wirken wie ein „Balg“, der eingeschlossene Verunreinigungsionen kontinuierlich in die Kammer ausstößt.

3. Kostentreiber: Abbau von Prozess- und Wirtschaftsbarrieren

Die Reinigung in Halbleiterqualität rechtfertigt ihre hohen Kosten durch eine Kombination aus hochreinem Chemikalienverbrauch, strengen Umweltkontrollen und kapitalintensiver Messtechnik.

Fazit und kommerzieller Wert

Wenn ein Hersteller versucht, diesen kostenintensiven Reinigungsprozess zu umgehen oder einzusparen, wird ein makellos aussehendes Keramikbauteil als chronische Kontaminationsquelle wirken, sobald es in einer mehrere Millionen Dollar teuren Prozesskammer installiert ist. Die daraus resultierende Kontamination könnte sofort dazu führen, dass eine ganze Charge hochwertiger 12-Zoll-Wafer verschrottet wird, was Hunderttausende Dollar kostet.

Daher ist die kostenintensive Ultra-Clean-Reinigung von Halbleitern kein optionaler kosmetischer Nachbearbeitungsschritt, sondern ein entscheidender und nicht verhandelbarer Schritt Risikominderungs- und Qualitätsversicherungspolice innerhalb der strengen Halbleiterlieferkette.
